Au cœur de la structure électronique d’un supraconducteur


​​​​​​​​​​​Le matériau supraconducteur CsV3Sb5 est soumis à des conditions de températures et de pressions extrêmes afin de déterminer par magnétorésistance sa structure électronique d’origine sans déformation.​​

Publié le 20 septembre 2024

​​Une des caractéristiques d’un matériau supraconducteur est sa capacité à conduire un courant électrique sans aucune résistance. Afin de maîtriser les conditions de la supraconductivité, il est fondamental de déterminer tous les détails de la structure électronique du matériau.

Dans cet objectif, une équipe de l’Irig [collaboration] s’est intéressée à une famille de matériaux récemment découverte : les supraconducteurs de kagomé, de formule ​AV3Sb5 (A = K, Rb ou Cs). Cette désignation provient de l'arrangement des atomes de vanadium semblable au tissé traditionnel du panier japonais kagomé (voir photo). Afin d’obtenir la supraconductivité du matériau étudié CsV3Sb5 il convient de le refroidir à très basse température. Cependant lorsque cette opération est réalisée à la pression atmosphérique, un autre état ordonné apparaît. Pour accéder à l’état d’origine de ce matériau, les chercheurs lui ont impos​é une pression hydrostatique de 3 GPa. A très basse température, en mesurant la résistivité du matériau en fonction d'un champ magnétique externe, ils sont alors parvenus à déterminer la structure électronique du CsV3Sb5 dans un état équivalent à son état d’origine mais à plus haute température.

Pour la première fois, la structure électronique en forme de large orbite du supraconducteur de kagomé CsV3Sb5 a pu être déterminée expérimentalement (figure)​. Cette forme caractéristique coïncide parfaitement avec les calculs théoriques confirmant qu’il s’agit de l’état fondamental d’origine de ce matériau sans aucune déformation. De plus, ces études aideront à appréhender d’autres instabilités présentes dans les différents états quantiques du matériau.

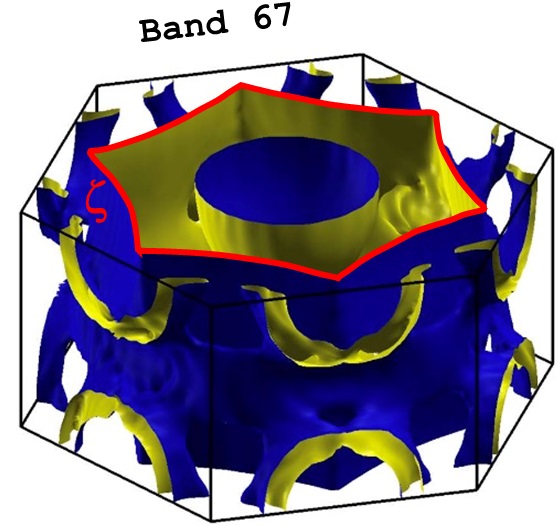

Figure : Structure des états quantiques électroniques du supraconducteur de kagomé CsV3Sb5 selon les calculs théoriques. Le tracé en rouge correspond à la plus grande orbite électronique.




Photo : panier japonais kagome


Financements

  • Research Grants Council of Hong Kong
  • The Chinese University of Hong Kong
  • City University of Hong Kong
  • ​Projet ANR FETTOM​

Collaboration
  • Department of Physics, The Chinese University of Hong Kong, Chine
  • Shenzhen Research Institute, The Chinese University of Hong Kong
  • Department of Physics, Southern University of Science and Technology, Shenzhen, Guangdong, Chine​
  • ​Laboratoire National des Champs Magnétiques Intenses, Grenoble
